| Number of inputs and outputs | Number of analog outputs: 1 | ||||||||||||
| Measuring range [l/min] | 0.1…25 | ||||||||||||
| Process connection | threaded connection G 1/2 DN15 flat seal | ||||||||||||
| Application | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| System | gold-plated contacts | ||||||||||||
| Application | for industrial applications | ||||||||||||
| Installation | connection to pipe by means of an adapter | ||||||||||||
| Media | Conductive liquids; water; water-based media | ||||||||||||
| Note on media |
| ||||||||||||
| Medium temperature [°C] | -10…70 | ||||||||||||
| Pressure rating [bar] | 16 | ||||||||||||
| Pressure rating [Mpa] | 1.6 | ||||||||||||
| MAWP (for applications according to CRN) [bar] | 17.7 | ||||||||||||
| Electrical data | |||||||||||||
| Operating voltage [V] | 18…30 DC; (according to EN 50178 SELV/PELV) | ||||||||||||
| Current consumption [mA] | 95; (24 V) | ||||||||||||
| Min. insulation resistance [MΩ] | 100; (500 V DC) | ||||||||||||
| Protection class | III | ||||||||||||
| Reverse polarity protection | yes | ||||||||||||
| Power-on delay time [s] | 5 | ||||||||||||
| Inputs / outputs | |||||||||||||
| Number of inputs and outputs | Number of analog outputs: 1 | ||||||||||||
| Outputs | |||||||||||||
| Total number of outputs | 1 | ||||||||||||
| Output signal | analog signal; IO-Link; (configurable) | ||||||||||||
| Permanent current rating of switching output DC [mA] | 250 | ||||||||||||
| Number of analog outputs | 1 | ||||||||||||
| Analog current output [mA] | 4…20 | ||||||||||||
| Max. load [Ω] | 500 | ||||||||||||
| Overload protection | yes | ||||||||||||
| Measuring/setting range | |||||||||||||
| Measuring range [l/min] | 0.1…25 | ||||||||||||
| Accuracy / deviations | |||||||||||||
| Flow monitoring | |||||||||||||
| Accuracy (in the measuring range) | ± (0,8 % MW + 0,5 % MEW) | ||||||||||||
| Repeatability | ± 0,2% MEW | ||||||||||||
| Reaction times | |||||||||||||
| Flow monitoring | |||||||||||||
| Response time [s] | 0.15; (dAP = 0, T19) | ||||||||||||
| Temperature monitoring | |||||||||||||
| Dynamic response T05 / T09 [s] | T09 = 20 (Q > 1 l/min) | ||||||||||||
| Interfaces | |||||||||||||
| Communication interface | IO-Link | ||||||||||||
| Transmission type | COM2 (38,4 kBaud) | ||||||||||||
| IO-Link revision | 1.1 | ||||||||||||
| SDCI standard | IEC 61131-9 | ||||||||||||
| Profiles | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||||||||
| SIO mode | yes | ||||||||||||
| Required master port class | A | ||||||||||||
| Process data analogue | 2 | ||||||||||||
| Min. process cycle time [ms] | 3 | ||||||||||||
| Supported DeviceIDs |
| ||||||||||||
| Operating conditions | |||||||||||||
| Ambient temperature [°C] | -10…60 | ||||||||||||
| Storage temperature [°C] | -25…80 | ||||||||||||
| Protection | IP 67 | ||||||||||||
| Tests / approvals | |||||||||||||
| EMC |
| ||||||||||||
| CPA approval |
| ||||||||||||
| Shock resistance |
| ||||||||||||
| Vibration resistance |
| ||||||||||||
| MTTF [years] | 167 | ||||||||||||
| Pressure equipment directive | sound engineering practice; can be used for group 2 fluids; group 1 fluids on request | ||||||||||||
| Mechanical data | |||||||||||||
| Weight [g] | 492.5 | ||||||||||||
| Material | stainless steel (1.4404 / 316L); PBT-GF20; FKM; TPE | ||||||||||||
| Materials (wetted parts) | stainless steel (1.4404 / 316L); PEEK; FKM | ||||||||||||
| Process connection | threaded connection G 1/2 DN15 flat seal | ||||||||||||
| Remarks | |||||||||||||
| Remarks |
| ||||||||||||
| Pack quantity | 1 pcs. | ||||||||||||
| Electrical connection | |||||||||||||
| Connection | Connector: 1 x M12; Contacts: gold-plated | ||||||||||||
| Diagrams and graphs | |||||||||||||

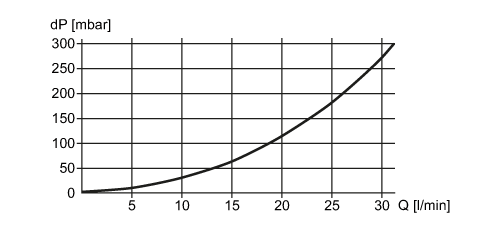

| Pressure loss |
| ||||||||||||
